Kothak distribusi sing dicet nganggo semprotan putih ing njaba ruangan tahan udan foto-foto nyata: Saka nyemprot awak kothak, jalur karet anti banyu kanggo analisis lengkap struktur internal

I. Awak kothak wis disemprot lan ngenteni perakitan panel lawang

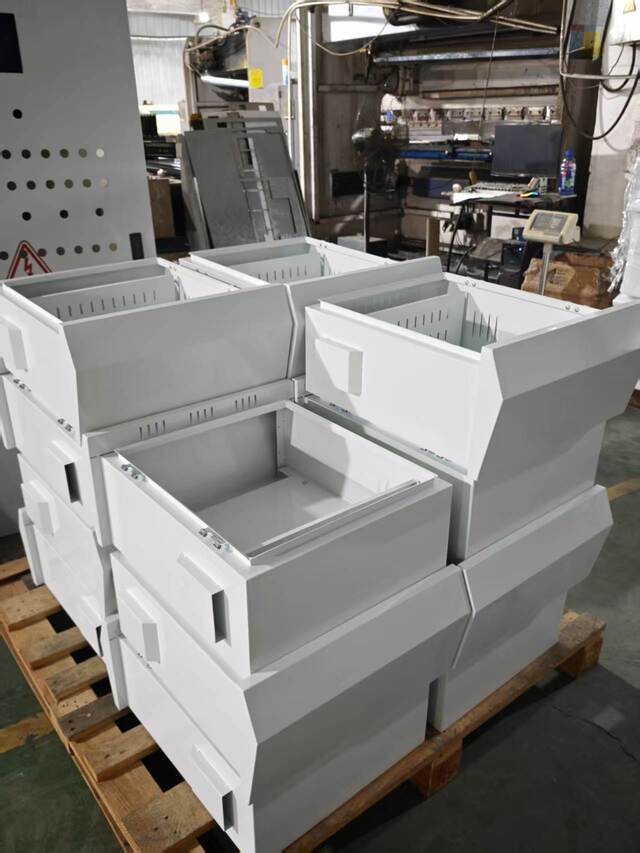

Ing foto nyata pisanan, Welasan awak kothak stainless steel putih sing wis disemprot ditumpuk lapisan dening lapisan, nunggu ngudani karet panel lawang kanggo tamba sadurunge Déwan final. Saben lumahing kothak ditutupi karo lapisan wêdakakêna elektrostatik putih seragam lan nggoleki. Sudut sing rapi mbengkongaken lan welds Gamelan lan kebak.

Kumpulan kothak iki digawe saka stainless steel 304 minangka bahan dhasar lan dilapisi bubuk elektrostatik kelas ruangan putih. Lapisan putih nduweni fungsi praktis ing skenario ruangan - lumahing werna cahya nggambarake radiasi panas sinar matahari. Ing lingkungan suhu dhuwur mangsa panas, suhu lumahing kothak putih bisa 8-12 ° C luwih murah tinimbang saka kothak werna abu-abu peteng, kang mbantu kanggo ngurangi munggah suhu nang kothak lan ngluwihi umur layanan komponen. Iki uga dadi alesan kenapa kothak distribusi ruangan ing pasar Eropa lan Timur Tengah umume luwih milih lapisan putih.

II. Strip karet anti banyu kanggo panel lawang wis diinstal. Sawise ngobati, bisa dirakit

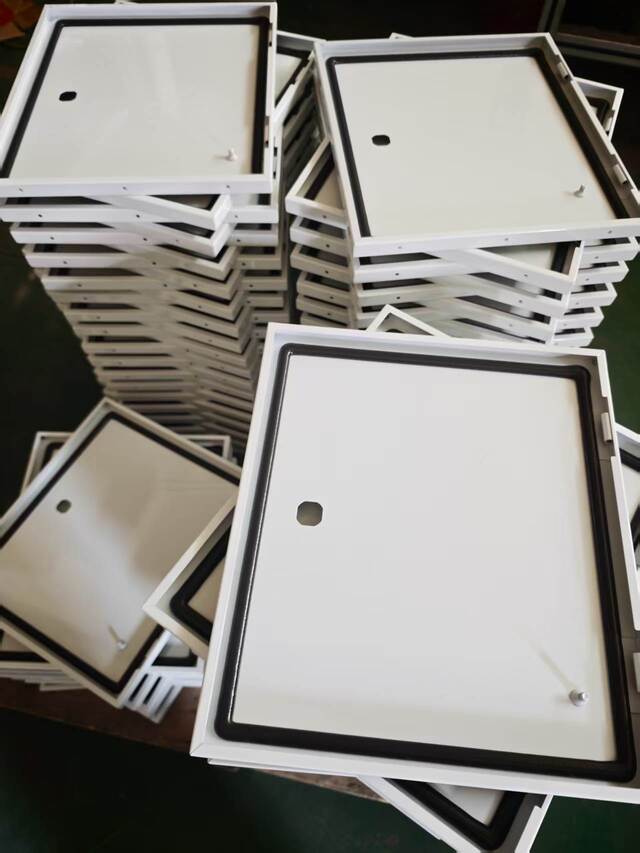

Gambar kapindho nyathet panel lawang sing cocog karo kumpulan kothak iki. Panel lawang wis rampung karo uyuh putih, lan terus-terusan karet anti banyu ngudani ireng ditempelake ing sudhut. Saiki ing tataran karet Strip curing lan ngadeg isih. Strip karet digawe saka bahan busa sel tertutup EPDM (Ethylene Propylene diene monomer rubber). Iki ditempelake menyang alur sealing ing sisih njero lawang kothak liwat piranti gluing darmabakti, lan kabeh bunder disegel tanpa break.

Alesan kanggo ngidini Strip sealant kanggo njagong lan ngobati sawise instalasi iku, yen ditempelake, adesif ing mburi EPDM Strip perlu wektu cukup kanggo kebak jaminan karo alur stainless steel, nyegah delamination sakteruse utawa warping. Kajaba iku, stres internal berkembang ing jalur sajrone kompresi lan selipan; ngidini kanggo ngaso mbisakake materi kanggo ngranggeh elastisitas alam, Nyingkiri unevenness lumahing disebabake release kaku sawise perakitan.

Sawise saben kumpulan lawang panel sealing ngudani wis nambani, inspektur kualitas nindakake kir acak ing flatness saka lumahing sealing lan konsistensi Strip mbalek.

Sadurunge dikirim, kabeh kothak ngalami tes udan utawa sampling kedap udara IP65 kanggo verifikasi manawa kinerja sealing cocog karo standar. Strip sealing foamed sel tertutup EPDM sing dipilih dening Ouyue Electric duwe kisaran suhu operasi jangka panjang -40 ° C nganti 120 ° C, njaga rebound lan sealing stabil sanajan sawise pirang-pirang taun cahya srengenge lan udan.

III. Disassembly komponen struktural internal kothak distribusi stainless steel

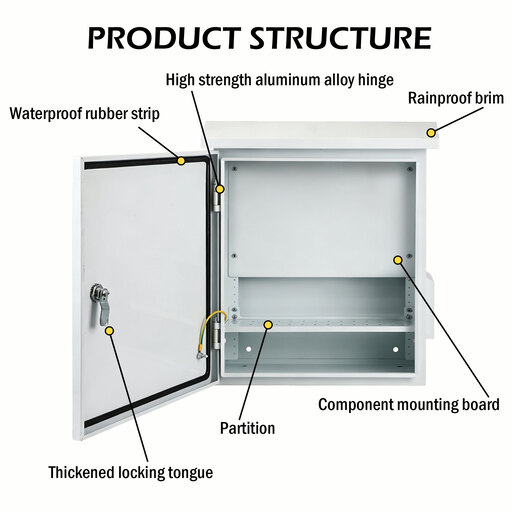

Gambar katelu nuduhake struktur internal sing dipasang kanthi lengkapKothak distribusi tahan udan ruangan stainless steel. Lima komponen utama katon kanthi jelas lan dibongkar saben item kaya ing ngisor iki:

1. Kunci lidah puteran

Panel lawang dilengkapi kunci basa stainless steel. Nalika ditutup, kunci basa tightly grip plate kunci ing sisih njero pigura lawang kothak kanggo mesthekake yen panel lawang ditutup tightly lan Strip sealing dipencet mudhun. Inti kunci digawe saka stainless steel 304, sing tahan karat lan anti jamming. Miturut syarat pelanggan, kunci kunci universal, kunci segitiga anti-maling utawa kunci bukaan spring tipe pencet bisa dipilih minangka pilihan, kabeh ndhukung kustomisasi kumpulan.

2. Strip karet anti banyu

Saka sudut pandang batin, bisa dideleng kanthi jelas manawa jalur karet anti banyu EPDM ireng wis disebarake ing sadawane bunder njero panel lawang tanpa jahitan utawa rusak. Nalika panel lawang ditutup, Strip karet roto-roto dipencet antarane panel lawang lan pigura lawang kothak, mbentuk lumahing sealing elastis terus-terusan sing ngalangi banyu udan, bledug lan Kelembapan saka seeping liwat longkangan lawang.

3. Lapisan tahan udan

Sisih ndhuwur kothak kasebut dilengkapi struktur pinggir sing condong maju. Fungsi desain mlengkung iki kanggo nuntun banyu udan sing mili mudhun ing sadawane tembok utawa ing ndhuwur kothak menyang area sing adoh saka celah lawang, nyegah banyu nglumpukake ing pinggir ndhuwur panel lawang lan nyerep menyang permukaan sealing. Lapisan topi lan awak utama kothak digawe saka papan sing padha liwat CNC mlengkung lan dibentuk dadi siji. Ora perlu welding, lan ora ana risiko bocor las.

4. Papan pemasangan komponen

Ing njero kothak dilengkapi piring dipasang sing bisa dicopot kanggo ndandanipemutus sirkuit, kontaktor, pamblokiran terminal lan komponen liyane. Piring instalasi digawe saka piring baja galvanis utawa piring stainless steel lan dipasang ing stud sing dipasang ing mburi kothak kanthi sekrup. Desain sing bisa dicopot tegese pelanggan bisa ngrampungake pra-rakit lan kabel komponen ing njaba kothak, banjur instal kabeh papan menyang kothak, nambah efisiensi instalasi ing situs.

5. Pemisahan

Interioré kothak bisa dilengkapi partisi logam miturut syarat pelanggan, mbagi ruang ing njero kothak dadi partisi listrik mandiri. Fungsi partisi kalebu: entuk isolasi fisik sirkuit tingkat voltase sing beda-beda, misahake sirkuit utama saka sirkuit kontrol, utawa nyediakake papan shielding independen kanggo komponen tartamtu. Pemisahan kasebut dipasang ing krenjang partisi ing njero kothak kanthi sekrup, lan posisie bisa diatur kanthi fleksibel miturut gambar pelanggan.

IV. Kanthi jalur produksi nyata, kita ngajak sampeyan verifikasi kualitas

Apa sampeyan butuh kothak distribusi rainproof ruangan standar utawa awak kothak non-standar rumiyin selaras miturut gambar project, Ouyue Electric bisa ngirim kothak distribusi stainless steel sing bisa tahan test nggunakake ruangan karo Kapabilitas Manufaktur lan standar kontrol kualitas saka pabrik sumber.

Mung 7 dina kanggo ngasilake produk rampung sawise gambar produk dikonfirmasi.Sugeng rawuh kanggo ngirim syarat teknis utawa spesifikasi kothak. Kita bakal menehi saran solusi lan jadwal sampel sanalika bisa.
