Kothak distribusi ruangan ruangan musim badai kepiye carane proteksi kilat? Analisis ing desain saka lemah tembaga bar lan pangayoman mundhak saka kothak distribusi stainless steel

I. bledheg ora mung pamisah gendheng --kok kothak distribusi ruangan perlu pangayoman kilat?

Nalika bledheg nyamber lemah ing sacedhake bangunan, arus sesaat bisa tekan magnitudo saka puluhan kilomperes nganti atusan kilomperes. Pulsa gedhe iki ngancam kothak distribusi ruangan liwat rong jalur utama:

1. Serangan kilat langsung: Kilat langsung nyebabake kothak distribusi utawa kabel sing disambungake. Nalika kemungkinan skenario iki kurang, yen kedadeyan, peralatan internal kothak distribusi meh langsung rusak.

2. Serangan kilat sing diakibatake lan lonjakan jaringan listrik: Skenario sing luwih umum kedadeyan nalika kilat nyerang kabel listrik utawa kabel komunikasi sing adoh, ngasilake overvoltage sing nyebar ing konduktor menyang kothak distribusi; Utawa, serangan kilat menyang lemah jejer ngindhuksi overvoltage ing kabel mlebu lan metu saka kothak distribusi liwat pulsa elektromagnetik kuat. Iki "ora langsung ditularaké" voltase mundhak bisa tekan sawetara ewu volt, kang adoh ngluwihi voltase tahan komponen elektronik conventional, bejat liwat papan sirkuit lan kobong metu modul daya langsung.

Ing skenario aplikasi kalebu kothak distribusi pemantauan keamanan ruangan, kothak distribusi stasiun pangisian daya, lan kothak distribusi stasiun pangkalan komunikasi, peralatan internal nduweni nilai aset sing dhuwur lan syarat sing ketat kanggo sumber daya sing terus-terusan. Mulane, proteksi kilat ora minangka fungsi tambahan opsional, nanging syarat desain amandatory.

II.Sistem grounding saka kothak distribusi stainless steel - basis dhasar saka pangayoman kilat

Kothak distribusi stainless steel serves minangka alink kritis ing pangayoman kilat lan sistem grounding, karo inti sawijining komponen rinci minangka nderek:

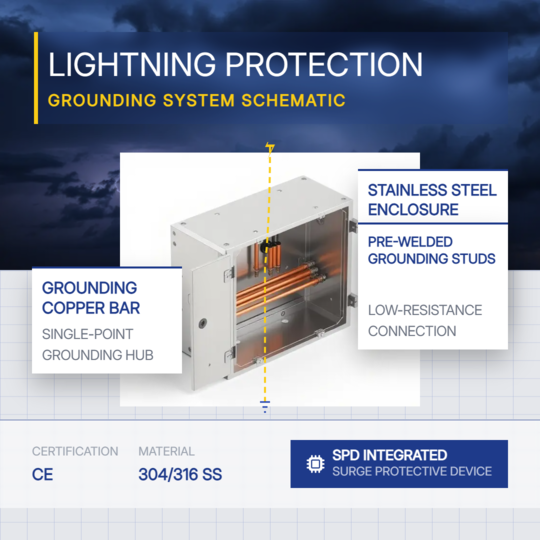

1. Grounding Tembaga Bar: Konvergensi Junction kanggo Kabeh Kabel Grounding Protèktif

Bar tembaga grounding dipasang nang kothak distribusi inti saka sistem grounding lengkap kothak kang. Ing kabel grounding darmabakti saka arrester kilat, kabel grounding saka kothak kothak, lan kabel grounding protèktif kabeh peralatan sing disambungake kabeh converge ing prapatan iki, sadurunge disambungake menyang jaringan grounding liwat kabel grounding utama. Bar tembaga iki digawe saka kuningan, sing nawakake konduktivitas electrical banget lan resistance karat. Dibandhingake karo bar wesi galvanis, bar kuningan ora corrode sawise layanan long-term, lan resistance kontak tetep stabil tanpa nambah liwat wektu.

Nilai fungsional utama saka grounding bar tembaga ing sistem pangayoman kilat didadekake siji karo Prinsip "grounding siji-titik": kabeh papan perlindungan peralatan konvergen ing lokasi sing padha, sing nyegah karusakan sekunder kanggo peralatan disebabake beda potensial sing disebabake dening sawetara titik grounding sing kasebar. Sajrone discharge cepet saka saiki kilat, short-term dhuwur potensial bakal kawangun ing grounding bar tembaga. Nanging, yen enclosures lan latar sinyal kabeh peralatan disambungake sing electrical equipotentially kaiket ing bar tembaga iki, ora ana beda potensial mbebayani bakal kui antarane piranti beda.

2.Stainless Steel Box Enclosure: Awak Equipotensial gawan

Awak kothak stainless steel 304 iku listrik konduktif minangka struktur terpadu. Sawise pager kothak bisa dipercaya disambungake menyang bar tembaga grounding, kabeh kothak mbentuk equipotential awak kanthi efek kandhang Faraday. Malah yen medan elektromagnetik njaba owah-owahan drastis, lingkungan elektromagnetik nang kothak tetep relatif stabil. Kandang kothak uga nyedhiyakake tingkat tartamtu shielding lan atenuasi kanggo pulsa elektromagnetik internal. Kangge, ing awak kothak equipotentially kaiket mesthekake yen personel operasi ora bakal nandhang bebaya kejut listrik [yen ana kesalahan insulasi sistem].

III. Inspeksi pra-hujan -Telung prakara babagan sistem proteksi kilat distribusi ruangan kothak

Kanggo kothak distribusi ruangan wis sijine menyang operasi, dianjurake supaya personel operasi lan pangopènan ngrampungake pamriksan ing ngisor iki sadurunge tekane badai wektu resiko dhuwur:

1. Inspeksi visual saka grounding sambungan:

Priksa manawa kabeh terminal ing bar tembaga grounding aman fastened, apa lapisan jampel saka kabel grounding punika utuh, lan apa lumahing bar tembaga wis oksidasi abot utawa teyeng. Yen ana looseness dideteksi, langsung kenceng; yen ana korosi ketemu, langsung ngganti komponen sing cocog.

2. Grounding resistance pangukuran:

 Gunakake tester resistance grounding khusus kanggo ngukur resistance grounding elektroda grounding utama kothak distribusi. Yen nilai sing diukur ngluwihi 10 ohm, priksa elektroda grounding karat, patah, utawa priksa manawa lemah ing saubengé garing banget. Tambah elektroda grounding tambahan utawa aplikasi resistance ngurangi agen minangka dibutuhake.

3.Inspeksi status SPD:

paling SPD dilengkapi jendela indikator status, ing ngendi ijo nuduhake normal operasi lan abang nuduhake fault mbutuhake panggantos. SPDs bakal mboko sithik degradasi sawise nyerep sawetara lonjakan. Nalika jendhela status dadi abang, iku nuduhake yen varistor internal wis gagal lan kudu diganti ing cara pas wektune; yen ora, fungsi pangayoman kilat bakal gagal beroperasi normal.

IV: OUYUE Electrical nyedhiyakake kustomisasi kanthi cepet kothak distribusi rainproof ruangan

Solusi proteksi kilat sing dipercaya kanggo kothak distribusi ruangan asalé saka tingkat struktural standar desain pager, nyakup sambungan equipotential saka grounding bar tembaga menyang pager stainless steel, uga pathway saka ngawut-awut grounding wis diinstal kanggo basa soyo tambah SPD. Ouyue kothak distribusi stainless steel Electric kang dilengkapi karo kabentuk sistem grounding ex-pabrik, nyediakake dhasar standar lan dipercaya platform kanggo construction pangayoman kilat, operasi saben dina, lan pangopènan kanggo pangguna pungkasan.

 Sawise konfirmasi gambar produk, produk rampung bisa dikirim kanggo distribusi ing 7 dina tanggalan. Apa sampeyan mbutuhake konfigurasi standar utawa kilat sing disesuaikan solusi pangayoman, mangga ngirim specifications technical, lan kita bakal kanthi cepet menehi rekomendasi solusi lan produksi sampel garis wektu.
