Kabinet distribusi daya XL-21 anyar Ouyue Electric wis diluncurake, lan batch pisanan dituju kanggo Korea Selatan

I. Pisah struktur ndhuwur lan ngisor

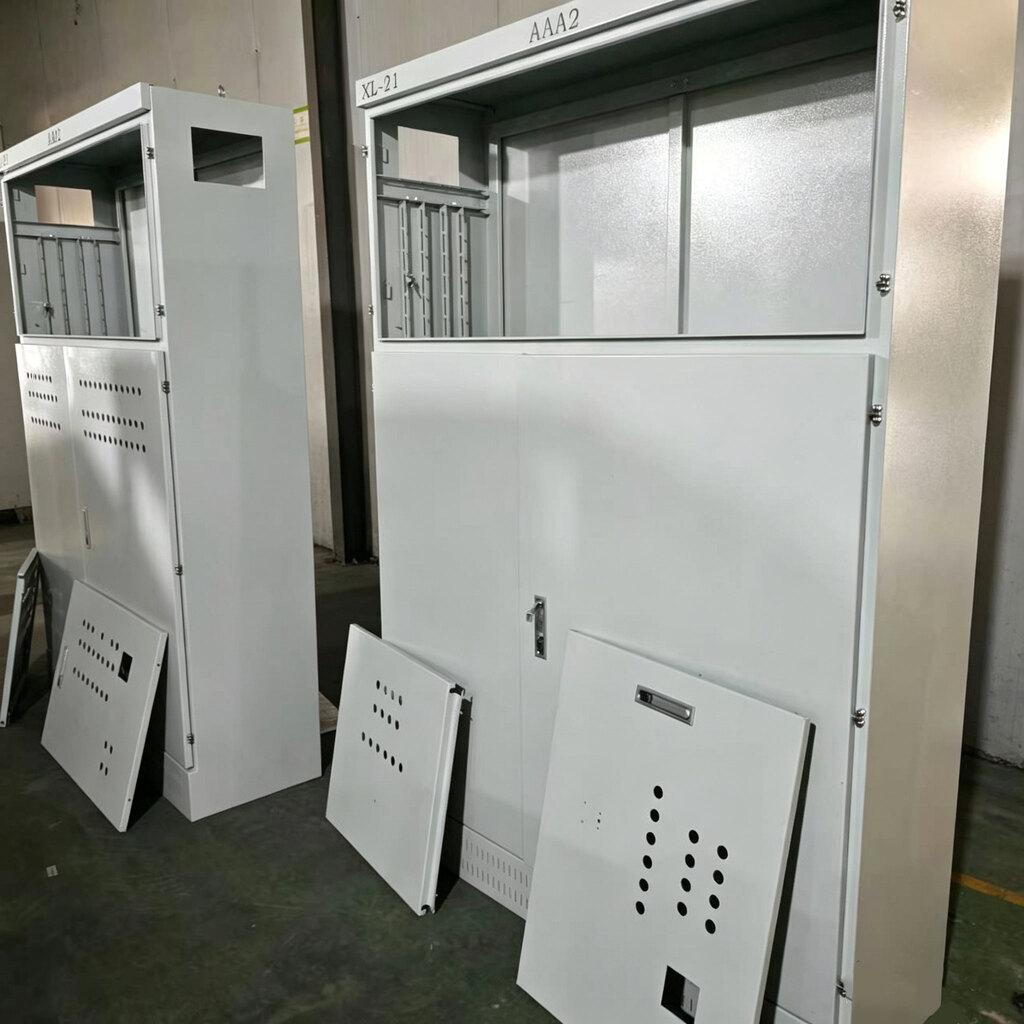

Foto nyata pisanan nuduhake tampilan sakabèhé saka kabinet distribusi daya XL-21. Kabinet nganggo desain struktur ndhuwur lan ngisor pamisah, kanthi jelas misahake wilayah fungsional dadi rong Spaces independen, ndhuwur lan ngisor.

Sisih ndhuwur: Area jendhela pengamatan instrumen

Posisi instalasi jendhela transparan dilindhungi undhang-undhang ing sisih ndhuwur kabinet kanggo ngatur ammeter, voltmeter, lampu indikator, saklar pangowahan lan komponen pangukuran lan tampilan liyane. Personel operasi lan pangopènan ora perlu mbukak lawang kabinet. Padha bisa maca paramèter electrical lan nemtokake status operasi ing wektu nyata liwat jendhela, kang nemen nambah efficiency ing pengawasan saben dina lan deteksi fault. Ndhuwur kabinet dilindhungi undhang-undhang kanggo posisi identifikasi, sing bisa ditempelake karo nomer sirkuit, nameplates peralatan utawa label bebaya safety miturut syarat pelanggan.

Bagian ngisor: kompartemen operasi switch utama

Kompartemen operasi switch utama ing sisih ngisor kabinet dilengkapi kunci lawang mandiri. Lumahing lawang kabinèt dilengkapi pirang-pirang set bolongan bunder boros panas, sing mbentuk saluran udara konveksi ngarep lan mburi kanthi piring mburi boros panas saka spesifikasi sing padha ing mburi kabinet. Nalika mesthekake ventilasi lan boros panas, diameteripun bolongan bunder dikontrol ing titik imbangan antarane nyegah bledug lan boros panas, nyuda entri bledug. Lawang gudang dilengkapi kunci mekanik khusus kanggo nyegah personel sing ora sah saka misoperating lan nyukupi syarat manajemen safety listrik ing situs industri.

II. sistem instalasi luwes nternal: Siji pesawat saka kabinèt kompatibel karo sawetara rencana distribusi daya

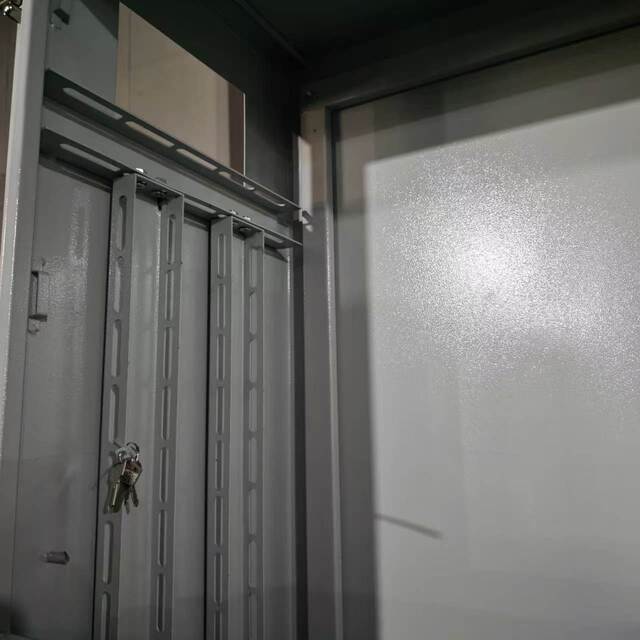

Foto nyata kaloro fokus ing rincian struktur internal kabinet distribusi daya XL-21, nampilake fitur desain paling inti saka produk iki - sistem instalasi sing bisa diatur kanthi lengkap.

Pra-instal sawetara set kolom instalasi luwes

Interioré kabinet wis diinstal kanthi pirang-pirang kolom instalasi longitudinal, saben bolongan dawa. Rel pandhuan instalasi lan piring instalasi bisa diatur kanthi bebas ing dhuwur munggah lan mudhun ing sadawane kolom. Iki tegese kabinèt padha bisa fleksibel dicocogake kanggo specifications beda nyetak cilik sirkuit mbobol, AC contactors, relay termal lan busbars tembaga miturut rencana distribusi daya nyata. Apa iku 200A utawa 630A ngalih utama, lan apa iku multi-loop utawa sawetara-loop konfigurasi, posisi instalasi bisa diatur minangka needed tanpa perlu ngganti kabinet.

Kompartemen gudang kasebut mandiri, lan listrik sing kuwat lan lemah dipisahake

Area instrumen lan kompartemen switch utama dipisahake dening partisi logam kanggo entuk kabel sing kapisah kanggo listrik sing kuwat lan ringkih. Desain iki nduweni rong makna sing penting: Kaping pisanan, gangguan elektromagnetik sing diasilake arus gedhe ing sirkuit utama diisolasi ing kompartemen ngisor lan ora bakal mengaruhi akurasi pangukuran instrumen lan garis sinyal ing kompartemen ndhuwur. Kapindho, nalika mriksa saklar utama, supaya sirkuit instrumen ndhuwur diisolasi kanggo nyuda risiko kena ora sengaja. Papan pemisahan cadangan bolongan nuntun kabel, lan bukaan protèktif karet kasedhiya ing titik maringaken kabel kanggo nyegah lapisan jampel saka kang Cut.

III. Plat baja cold-rolled + lapisan bubuk elektrostatik: Nyedhiyakake proteksi jangka panjang kanggo distribusi daya ing njero ruangan

Kabinet distribusi daya XL-21 dibangun saka baja cold-rolled kualitas dhuwur, dibentuk liwat nglereni laser terpadu lan CNC mlengkung, karo sudhut nglumpuk nggunakake sambungan bolted. Dibandhingake karo struktur gandheng kanthi lengkap, perakitan bolted njamin integritas struktural nalika menehi penak luwih kanggo disassembly, pangopènan, lan panggantos utawa nganyarke komponen internal.

Permukaan kabinèt diolah nganggo lapisan bubuk elektrostatik, kanthi warna abu-abu-putih matte. Dibandhingake karo uyuh cat tradisional, lapisan wêdakakêna elektrostatik nawakake adhesi kuwat lan resistance unggul kanggo impact lan karat. Ing lingkungan industri njero ruangan-kayata bengkel, pabrik, lan gardu-stasiun-tetep awet kanggo panggunaan jangka panjang tanpa chipping utawa karat. Lapisan abu-abu-putih matte nyedhiyakake estetika modern lan resik sing nglengkapi desain standar kamar distribusi ing macem-macem setelan industri.

Saben kabinèt standar dilengkapi panel mburi sing nampilake bolongan ventilasi, didadekake siji karo bolongan ventilasi bunder ing lawang kanggo nggawe saluran konveksi udara alami. Lawang kasebut dilengkapi kunci mekanik khusus, lan kunci dikelola kanthi pusat kanggo mesthekake mung listrik sing sah sing bisa ngakses kompartemen switch utama, nyegah entri sing ora sah.

IV. Ekspor menyang Korea Selatan: Kompatibel karo standar distribusi daya industri jaban rangkah

Lemari distribusi daya XL-21 iki wis disesuaikan kanggo klien Korea, kanthi adaptasi tingkat voltase, pilihan spesifikasi busbar, lan dimensi kabinèt diatur miturut syarat teknis pelanggan. Pasar distribusi daya industri Korea Selatan nyedhiyakake rong panjaluk utama babagan peralatan: pisanan, isolasi zona voltase dhuwur lan kurang voltase standar; kapindho, kompatibilitas ing kabinèt internal instalasi-pabrik baris produksi kerep mbutuhake pangaturan konfigurasi sirkuit daya adhedhasar tugas produksi ganti, lan sistem soyo tambah luwes sabenere meets requirement fleksibel iki.

Saka China nganti Korea Selatan, rute angkutan laut cendhak lan bea cukai pancen efisien. Ouyue Electric nyedhiyakake kemasan ekspor standar sing cocog kanggo pasar Korea: peti kayu sing difumigasi kanthi lapisan bantalan film gelembung khusus, lan kompartemen sing kapisah kanggo lemari lan aksesoris kanggo njamin keamanan produk sajrone kapal laut lan transit darat.

V. Ngatur solusi distribusi daya wiwit saka XL-21

IngKabinet distribusi daya XL-21minangka prestasi paling anyar saka Ouyue Electric ing bidang distribusi daya industri. Saka sistem instalasi luwes kanggo struktur gudang pamisah, saka proses lapisan bubuk piring baja kadhemen-mbalek kanggo penak Déwan bolt lan pangopènan, saben desain wis oriented menyang skenario panggunaan nyata.

Mung 7 dina kanggo ngasilake produk rampung sawise gambar produk dikonfirmasi. Apa sampeyan mbutuhake konfigurasi standar utawa pangaturan dhewe ing-ambane miturut gambar project, kita welcome sampeyan ngirim syarat technical. Kita bakal menehi saran solusi lan jadwal sampel.
